3D打印实现轻量化的四种途径
2017.11.09
近些年,在工业和产品设计发展上,轻量化结构越来越得到企业和设计师的重视,这也将是起到跨越瓶颈的关键突破。
轻量化结构的优势其实不难理解,以汽车为例,重量轻了,发动机输出的动力能够产生更高的加速度,起步时加速性能更好,刹车时的制动距离更短。以飞机为例,重量变轻了则可以提高燃油效率和载重量。
宏观层面:可以通过采用轻质材料,如钛合金、铝合金、镁合金、玻璃纤维或碳纤维复合材料等材料来达到目的。
微观层面:可以通过采用高强度的结构设计(可通过3D打印实现),使零件设计得更紧凑和小型化,达到轻量化的可行性。
●中空夹层/薄壁加筋结构
●镂空点阵结构
●一体化结构实现
●异形拓扑优化结构

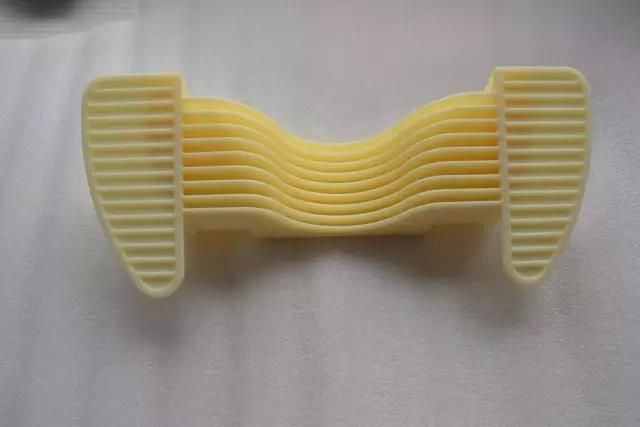

中空夹层、薄壁加筋结构通常是由比较薄的面板与比较厚的芯子组合而成。在弯曲荷载下,面层材料主要承担拉应力和压应力,芯材主要承担剪切应力,也承担部分压应力。夹层结构具有质量轻、弯曲刚度与强度大、抗失稳能力强、耐疲劳、吸音与隔热等优点。
在航空、风力发电机叶片、体育运动器材、船舶制造、列车机车等领域,大量使用夹层结构,减轻重量。

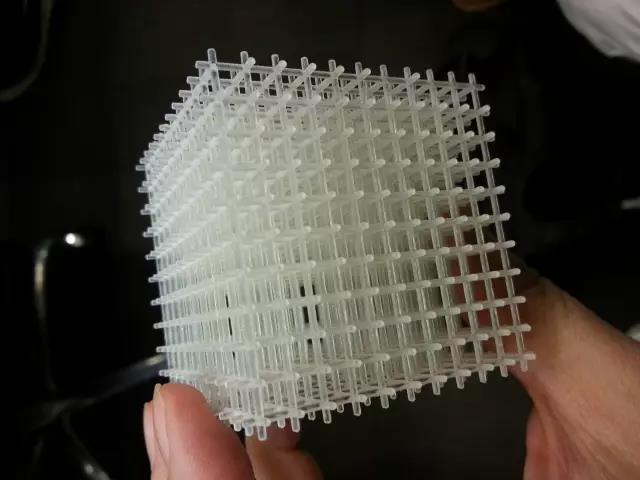

镂空点阵结构通过大量周期性复制单个胞元,调整点阵的相对密度、胞元的形状、尺寸、材料以及加载速率多种途径,达到工程强度、韧性、耐久性、静力学、动力学性能以及制造费用的完美平衡。
三维镂空结构具有高度的空间对称性,可将外部载荷均匀分解,在实现减重的同时保证承载能力。

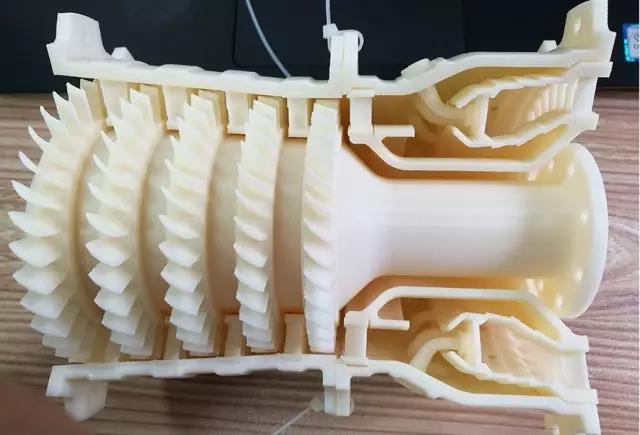

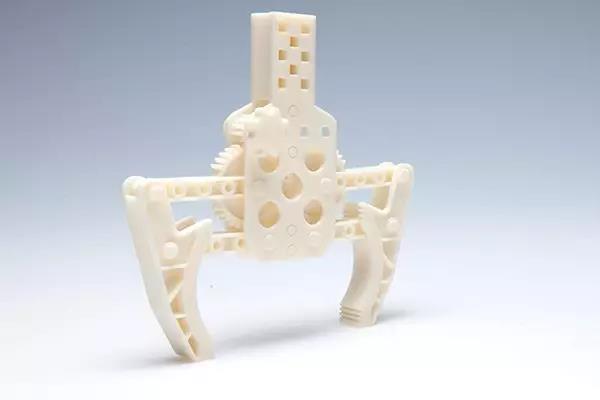

3D打印可以将原本通过多个构件组合的零件进行一体化打印,不仅实现了零件的整体化结构,避免了原始多个零件组合时存在的连接结构(法兰、焊缝等),也可以帮助设计者突破束缚实现功能最优化设计。
一体化结构的实现除了带来轻量化的优势,减少组装的需求也为企业提升生产效益打开了可行性空间。
通过拓扑优化来确定和去除那些不影响零件刚性的部位的材料,对原始零件进行了材料的再分配,实现基于减重要求的功能最优化。拓扑方法可以确定一个设计领域内最佳的材料分布:包括边界条件、预张力,以及负载等目标。
拓扑优化后的异形结构经过仿真分析完成最终的建模,这些设计往往无法通过传统加工方式加工,而通过3D打印则可以实现。
以上四种3D打印结构是实现机械轻量化的其中一个方向,实现机械轻量化是一个系统的工程,从每一个关键零部件的设计优化、制造,到轻量化材料的研发与应用都是轻量化探索道路上不可或缺的。
