3D打印骨科模型的应用浅析

2017.11.09

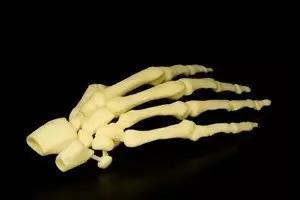

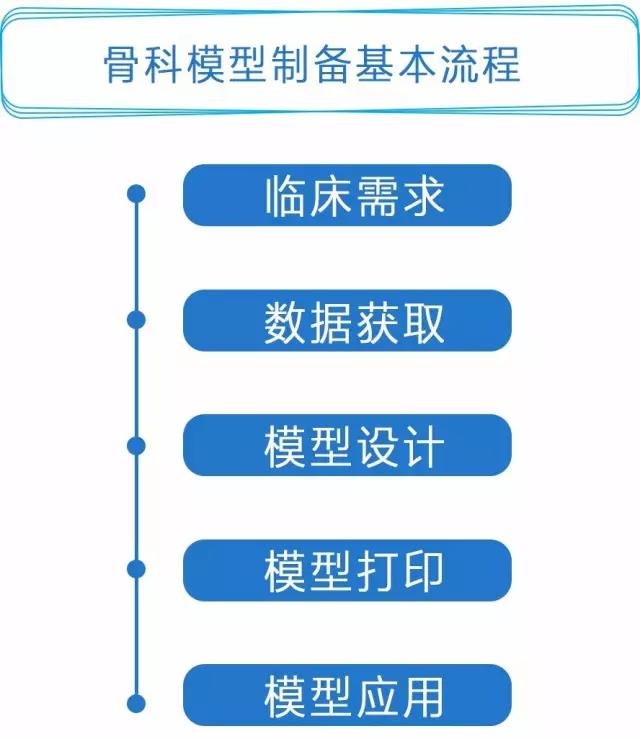

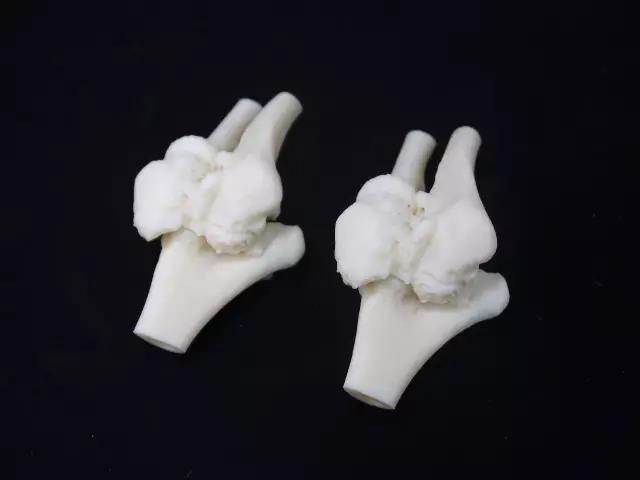

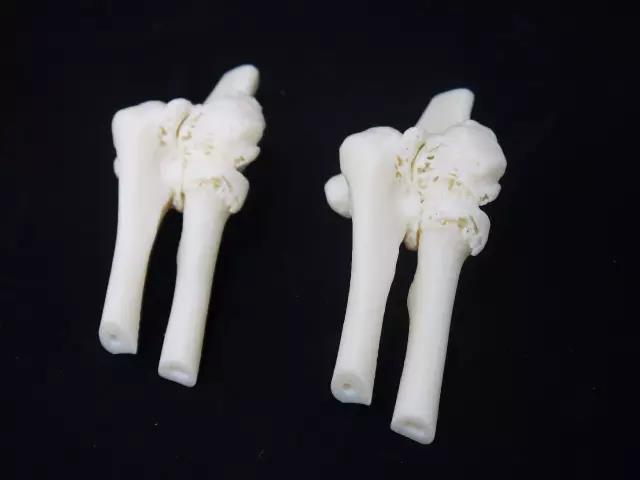

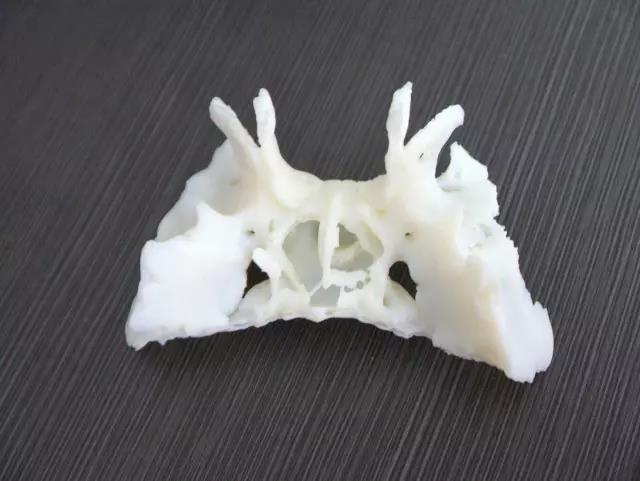

　　3D打印骨科模型是指依据患者骨骼影像学数据、以数字化设计手段生成的三维文件，采用3D打印技术制备出患者骨及软组织解剖实体结构的一类模型。

　　根据用途，分为手术辅助模型和教学演示模型2类。

　　3D打印骨科模型原始数据的获取主要依靠电子计算机断层扫描（computed tomography, CT）和磁共振成像（magneticresonance imaging, MRI）这2种非接触式的获取方法。

1

CT

　　CT对骨组织、造影剂的解析能力较强，是数字化设计最为常用的医学数据来源。

　　CT数据需要满足以下要求：

　　①设备选择：推荐使用螺距小的多排螺旋CT，不推荐使用传统的级进式CT或单排螺旋CT;

　　②扫描范围：以能够满足临床需要为准；

　　③扫描间距：推荐≤1 mm，不推荐≥2mm;

　　④CT扫描参数设定：依据临床需要；

　　⑤分辨率：推荐像素矩阵为512x512、像素尺寸≥0.5 mm x 0.5mm的CT设备；

　　⑥扫描体位：建议使双侧肢体摆放对称；按照解剖学姿势摆放：双上肢伸直附于体侧、手心朝前和双下肢靠拢、足尖朝前；

　　⑦格式转化：最终需要将影像文件转为3D通用的stl、stp等格式。

　　

2

MRI

　　鉴于MRI扫描层厚问题，不推荐直接采用MRI图像用于3D打印模型的三维重建，MRI与CT数据可以融合、配准，用于协助CT影像进行3D打印模型的设计和测试。

　　材料及加工方式的选择

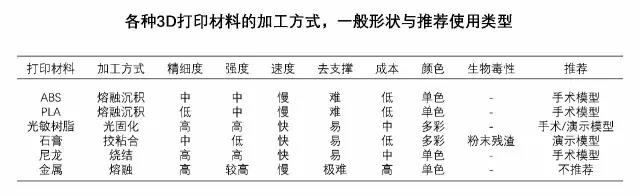

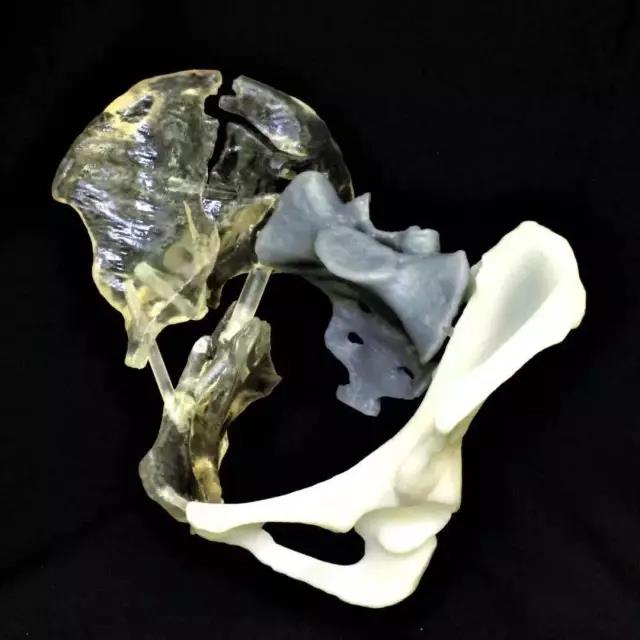

　　3D打印的材料种类繁多，较为常见的有ABS 、PLA、光敏树脂、石膏、尼龙、金属等。各种材料的理化性质及所对应的加工方式不尽相同，对于具体的3D打印骨科模型，要根据实际需要选择材料及其相对应的加工方式。

　　*注：

　　1、用于骨盆、四肢骨折与畸形等对于成型精度要求不高的模型，推荐制造成本较低的3D打印材料，如PLA、ABS;

　　2、用于复杂脊柱、小关节骨折等部位的模型推荐使用成型精度较高的3D打印材料，如光敏树脂、尼龙材料；

　　3、石膏粉末胶粘法制作的模型强度低、容易碎裂、掉渣，不推荐用于手术辅助模型；

　　4、对于教学演示模型，推荐选择色彩丰富的光敏树脂材料。

　　3D打印设备的选择

　　3D打印骨科模型的设备，需要满足以下条件：

　　①层厚≤0.2 mm;

　　②打印精度≥0.2 mm;

　　③打印误差≤5%。
